БТПВ - 400
Блок тепловизионный (БТПВ - 400)
Изделие предназначено для преобразования тепловизионного (инфракрасного) изображения объектов в электрический сигнал с целью отображения на телевизионном мониторе и записи видеоизображений на дисковые накопители.
Технические характеристики
-
Рабочий спектральный диапазон: 3,7...4,8 мкм.
-
Фотоприемное устройство: матричное охлаждаемое.
-
Тип, формат ФПУ: матрица КРТ 320 х 240 (640 x 480) пикселей.
-
Диапазон фокусных расстояний: 80, 400 мм (дискретно переключаемый).
-
Относительное отверстие: 1:4.
-
Углы поля зрения: от 6°50' x 5°28' до 1°22' х 1°06'.
-
Система охлаждения: газовая замкнутого цикла.
-
Чувствительность по облученности входного зрачка: 1·10-12 Вт/см².
-
Частота кадров: 60 Гц.
-
Точность определения координат объектов в поле кадра: 1 пиксель.
-
Диапазон рабочих температур: -30°С...+50°С.
-
Масса: 46 кг.

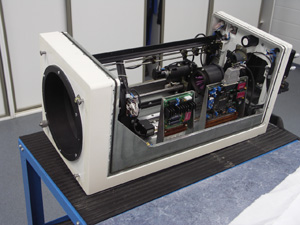

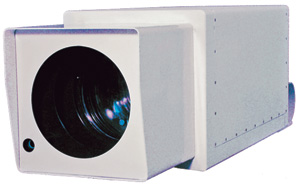

Фотографии
